Valvola ribaltamento aratro

Questa valvola con blocco a semplice effetto è consigliabile per aratri bilanciati, con cilindri compresi dal Ø 60 al Ø 80 (interno) ed ha la pressione di scambio diretta, con valvola a taratura fissa 140bar. VRA 60/80 SE.

IMPIEGO:
Valvola realizzata per l’impiego su cilindri per aratri reversibili, in modo da ottenere l’inversione automatica del fl usso d’olio e quindi del moto del cilindro idraulico atto a portare in rotazione l’aratro.
È dotata di una valvola di blocco a semplice effetto pertanto mantiene la sicurezza solo dalla parte del fondello mentre dalla parte dello stelo deve essere appoggiata sui fermi meccanici dell’aratro.
Ne è consigliato il montaggio su aratri con rotazione versoi sopra.

MONTAGGIO:

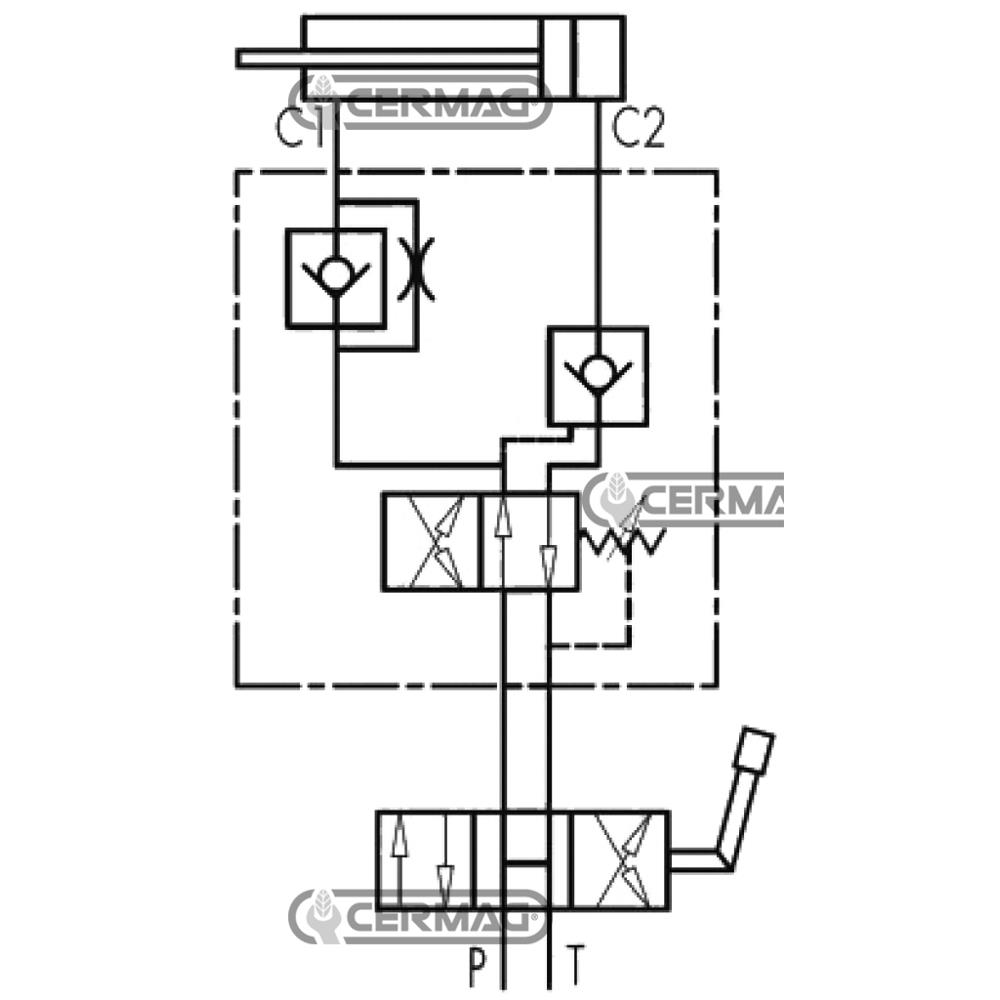

Collegare C1 allo stelo del cilindro, C2 al fondello e P e T alle prese macchina. Data la particolare confìgurazione, queste valvole possono essere montate in linea sul cilindro idraulico o fìssate direttamente alla struttura dell’aratro tramite il foro fìlettato ricavato nel corpo.
